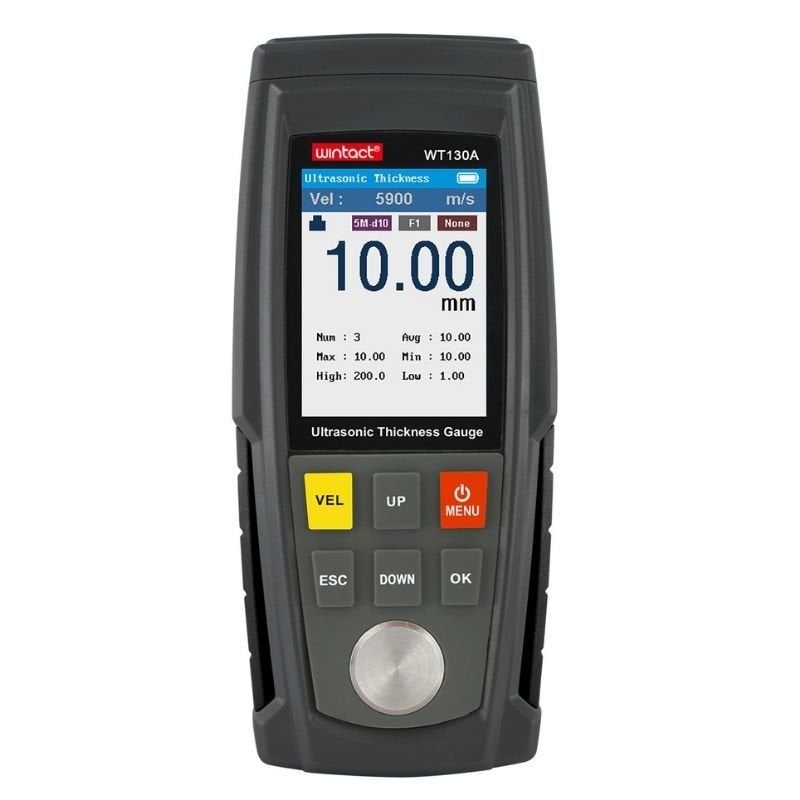

Wintact WT130A Ultrasonik Kalınlık Ölçer

Nasıl Kullanılır

• Pil Takma
  • Önce probu ana prob soketine takın ve pil yuvasına pilleri takın, pillerin kutuplarına dikkat edin. Açtıktan sonra pil gücünü kontrol edin; pil gücü düşükse, lütfen zamanında şarj edin.
  • Not: Lütfen şarj edilemeyen pil takmayın.
• Açma/Kapama
  • Cihazı açmak ve ses hızı ölçüm arayüzüne girmek için "menü" tuşuna basın. Bu noktada ölçüm başlatılabilir. (Resimde gösterildiği gibi), manuel olarak kapatmak için "menü" tuşuna uzun basın.
• Ölçüm
  • Test edilen nesnenin yüzeyindeki ölçüm noktalarına eşit şekilde bağlayıcı madde uygulayın.
  • Bağlayıcı madde ile probu nesne yüzeyine hafifçe bastırarak kalınlık ölçülebilir.

• Ana Menü İşlemi ve Fonksiyon Tanıtımı
  • Ana Menü İşlem Tanıtımı
    • Ana menüye girin: Ölçüm arayüzünde "menü" tuşuna basarak ana menüye girin.
    • Menü öğesini seçin: Menü arayüzünde YUKARI veya AŞAĞI tuşuna basarak menü öğesini seçin.
    • Menü öğesine girin: Seçilen menü öğesine girmek için OK tuşuna basın.
    • Menü öğesinden çıkın: Önceki menüye dönmek için ESC tuşuna basın.
  • Ana Menü Fonksiyon Tanıtımı
    • Ölçüm seçenekleri
      Bu menü altında ölçüm ayarlarını yapın, bunlar şunlardır:
      • Ölçümün ses hızı. (Ölçüm arayüzünün ses hızı çubuğu)
      • Ölçüm birimi.
      • Ölçüm çözünürlüğü
    • Prob
      • Bu menü altında, ölçümde kullanılacak probu seçin (ölçüm arayüzündeki seçilen prob simgesi).
    • Limit değeri
      Bu menü altında limit değeri ayarlarını yapın.
      • Ölçümün yüksek ve düşük limit değerini ayarlayın.
      • Limit değerlerini aşmak için sesli alarmı açın/kapatın.
    • Depolama
      Bu menü altında depolama ile ilgili işlemler yapılabilir:
      • Veri kaydederken kaydedilecek dosyayı seçin (ölçüm arayüzünün seçilen dosya etiketi).
      • Kaydedilen verileri dosyaya göre görüntüleyin.
      • Seçilen dosyanın verilerini silin.
    • Grafik
      Bu menüde, dosyada kaydedilen verileri trend grafiği şeklinde görüntüleyebilirsiniz.
      • Bu dosyada veri sayısı, maksimum değer, minimum değer ve ortalama değer gibi temel bilgileri görüntüleyin.
      • Tüm trend grafiğini yakınlaştırın.
      • Dosyadaki belirli veri değerlerini görüntülemek için imleci kullanın.
    • Ayarlar
      Bu menü altında cihaz için diğer ayarları yapın, bunlar şunlardır:
      • Dil
      • Otomatik kapanma süresi
      • Tuş sesi
      • Arka ışık parlaklığı
      • Renk
      • Yazılım sürüm numarası
      • Fabrika ayarlarına geri dön.

• Alt Menü İşlemi ve Fonksiyon Tanıtımı
  • Alt Menü İşlem Tanıtımı
    • Alt menüye girin: Ölçüm arayüzünde ESC tuşuna basarak alt menüye girin.
    • Menü öğesini seçin: Menü öğesini seçmek için YUKARI veya AŞAĞI tuşuna basın.
    • Seçilen menü öğesine girin: Seçilen menü öğesine girmek için OK tuşuna basın.
    • Menü öğesinden çıkın: Alt menüden çıkmak için ESC tuşuna basın.
  • Alt Menü Fonksiyon Tanıtımı
    • Depolama: Mevcut ölçülen değerleri seçilen dosyaya kaydedin.
    • Silme: Ölçülen değerleri ve ölçüm bilgilerini (limit değerleri hariç) silin.
    • Kalibrasyon: Ayrıntılar için kalibrasyon talimatına bakın.
    • Ses hızı kalibrasyonu: Ayrıntılar için ses hızı kalibrasyon talimatına bakın.

• Kalibrasyon Talimatı
  • Ölçüm arayüzünde ESC tuşuna basarak alt menüye girin. Kalibrasyon öğesini seçin ve OK tuşuna basın.
  • Arayüz sağda gösterildiği gibi görüntülenir:
  • Kalibrasyondaki ses hızı otomatik olarak 5900m/s olarak ayarlanır.
  • Probu kalibrasyon numunesine bastırarak kalibre edin. Ekranın altındaki 5 daire sırayla dolacaktır.
  • Kalibrasyon tamamlandıktan sonra otomatik olarak ölçüm arayüzüne geri döner.

• Ses Hızı Kalibrasyon Talimatı
  • Alt menüye girin ve ses hızı kalibrasyon öğesini seçin.
  • Arayüz solda gösterildiği gibi görüntülenir:
  • Şekilde gösterildiği gibi, değeri ayarlamak için YUKARI/AŞAĞI tuşuna basın.
  • Değer ayarı tamamlandıktan sonra, kalibrasyonu tamamlamak için OK tuşuna basın.

• Ölçüm Teknolojisi
  • Yüzeyin Temizlenmesi
    • Ölçümden önce, test edilecek nesnenin yüzeyindeki tüm toz, kir ve pas temizlenmeli ve boya gibi kaplamalar çıkarılmalıdır.
  • Pürüzlülüğün Azaltılması
    • Aşırı pürüzlü yüzeyler, ölçüm hatalarına veya cihazda okuma olmamasına neden olabilir. Ölçümden önce, malzeme yüzeyi zımparalama, taşlama, parlatma, törpüleme veya yüksek viskoziteli bağlayıcı madde kullanılarak mümkün olduğunca pürüzsüz hale getirilmelidir.
  • Kaba İşlenmiş Yüzeyler
    • Kaba işlenmiş yüzeylerdeki (torna veya planya gibi) düzenli ince oluklar da ölçüm hatalarına neden olabilir ve düzeltme yolu 12-2 ile aynıdır; ayrıca, probun çapraz geçiş ayırıcısının (prob tabanının ortasındaki metal folyo) test edilen malzemenin ince oluğu ile açısını (ortogonal veya paralel) ayarlamak da daha iyi sonuçlar elde edebilir.
  • Silindirik Yüzeylerin Ölçümü
    • Boru, yağ varili vb. silindirik nesneleri ölçmek için, probun çapraz geçiş ayırıcısının test edilen malzemenin ekseni ile açısını ayarlamak önemlidir. Kısaca, probu test edilen malzemeye bağlayarak, probun çapraz geçiş ayırıcısı test edilen malzemenin eksenine paralel veya diktir. Probu test edilen malzemenin eksenine dik olarak yavaşça hareket ettirin ve ekrandaki okumalar düzenli olarak değişecektir. Okumalar arasındaki minimum değeri malzemenin doğru kalınlığı olarak seçin.
    • Probun çapraz geçiş ayırıcısının ve test edilen malzemenin ekseninin yönünü seçme kriteri, malzemenin eğriliğine bağlıdır. Daha büyük çaplı boru için, probun çapraz geçiş ayırıcısı borunun eksenine dik olmalıdır; daha küçük çaplı boru için, probun çapraz geçiş ayırıcısı malzemenin eksenine paralel veya dik olabilir. Minimum okuma, ölçülen kalınlık olarak seçilir.
  • Kompozit Şekillerin Ölçümü
    • Kompozit şekillerdeki (boru dirseği gibi) malzemeleri ölçerken, 12-4'te açıklanan yöntem benimsenebilir, ancak probun çapraz geçiş ayırıcısını eksene dik veya paralel yerleştirerek iki okuma elde etmek için ölçüm iki kez yapılmalıdır, bunlardan küçüğü ölçülen noktanın kalınlığıdır.
  • Paralel Olmayan Yüzeyler
    • Tatmin edici bir ultrasonik yanıt elde etmek için, test edilecek malzemenin diğer yüzeyi, ölçülecek yüzeye paralel veya koaksiyel olmalıdır, aksi takdirde ölçüm hatalarına veya okuma olmamasına neden olur.
  • Malzemenin Sıcaklığının Etkileri
    • Malzemenin kalınlığı ve ultrasonik dalganın iletim hızı sıcaklıktan etkilenir. Yüksek ölçüm doğruluğu için, aynı sıcaklık koşulu altında aynı malzemenin numunelerini ayrı ayrı ölçün, ardından sıcaklıktan kaynaklanan ölçüm hatasını hesaplayın ve hatayı parametrelerle düzeltin. Çelik için, yüksek sıcaklıklar büyük hataya neden olur (ölçülen değerler gerçek verilerden küçüktür) ve bu yol hataları düzeltmek için de kullanılabilir.
  • Zayıflama Malzemeleri
    • Lifler, gözenekler ve kaba parçacıklar içeren bazı malzemeler için, anormal okumalara veya hatta okuma olmamasına neden olan ultrasonik dalgaların büyük saçılmasına ve enerji zayıflamasına neden olurlar (genellikle anormal okuma gerçek kalınlıktan küçüktür), bu durumda malzeme bu kalınlık ölçerle test edilmeye uygun değildir.
  • Referans Numuneler
    • Bilinen kalınlık veya ses hızına sahip bir malzeme, cihazı kalibre etmeye yardımcı olur. Cihazı kalibre etmek için en az bir referans numune gereklidir. Ultrasonik kalınlık ölçer, 4.0 mm kalınlığında bir çelik numune ile donatılmıştır. Kalibrasyon yöntemi için bu kılavuzun 9. maddesindeki kalibrasyon talimatına bakın.

• Ölçüm Hatasından Kaçınma
  • Ultra İnce Malzeme
    • Herhangi bir ultrasonik kalınlık ölçerle, test edilen malzemenin kalınlığı probun alt sınırının altına düşerse, ölçüm hataları ortaya çıkar. Gerekirse, minimum kalınlık sınırı numune karşılaştırmasıyla ölçülebilir.
    • Ultra ince malzemeleri ölçerken, bazen "çift kırılma" adı verilen bir hata meydana gelir, burada ölçülen değer gerçek kalınlığın iki katına eşittir. Başka bir hata "darbe zarfı ve döngü atlaması" olarak adlandırılır, burada ölçülen değer gerçek kalınlıktan büyüktür. Bu tür hatalardan kaçınmak için, kritik ince malzemenin ölçümünü tekrar tekrar kontrol edin.
  • Pas Lekeleri ve Korozyon Çukurları
    • Test edilen malzemenin diğer yüzeyindeki pas lekeleri ve korozyon çukurları, okumaların düzensiz olarak değişmesine veya aşırı durumlarda okuma olmamasına neden olur ve küçük pas lekelerini bazen tespit etmek zordur. Çukurlar bulunduğunda veya şüphelenildiğinde, bu alanın ölçümü konusunda dikkatli olun ve probun çapraz geçiş ayırıcısını farklı açılarda birden çok test için yerleştirin.
  • Malzeme Tanımlama Hatası
    • Cihazı bir malzeme ile kalibre ettiyseniz ve başka bir malzemeyi test etmek için kullanırsanız, hatalı bir sonuç ortaya çıkar. Doğru ses hızını seçerken dikkatli olmalısınız. Veya, gerçek testteki ses hızı kalibrasyonunkinden belirli bir sapma gösterirse, hatalar da meydana gelebilir. Lütfen kullanımda ayarlama yapın.
  • Prob Aşınması
    • Probun yüzeyi akrilik reçineden yapılmıştır. Cihaz uzun süre kullanıldıktan sonra, prob yüzeyinin pürüzlülüğü artacak ve bu da hassasiyetin azalmasına neden olacaktır. Kullanıcı bundan kaynaklanan hataları belirleyebilirse, prob yüzeyi pürüzsüzlüğü ve paralelliği sağlamak için az miktarda 500# zımpara kağıdı veya bileme taşı ile parlatılabilir.
    • Sonuç hala kararsızsa, probu değiştirmeniz gerekebilir.
  • Lamine Malzeme/Kompozit Malzeme
    • Ultrasonik dalgalar bağlı olmayan boşluğa nüfuz edemediğinden, bağlı olmayan lamine malzemeleri ölçmek imkansızdır. Ultrasonik dalgalar kompozit malzemelerde sabit bir hızda iletilemediğinden, ultrasonik yansıma ile kalınlığı ölçen cihazlar lamine malzemeleri ve kompozit malzemeleri ölçmek için uygun değildir.
  • Metal Yüzeyindeki Oksit Tabakasının Etkileri
    • Bazı metaller, alüminyum gibi yüzeyde yoğun bir oksit tabakası üretebilir. Bu oksit tabakası, belirgin bir arayüz olmadan alt tabakaya sıkıca bağlanır. Ancak, bu iki maddedeki ultrasonik dalgaların iletim hızı farklıdır, bu da hatalara neden olur. Farklı oksit tabakası kalınlığı farklı hatalara neden olur, kullanıcının dikkat etmesi gerekir. Cihazı kalibre etmek için numune olarak bir mikrometre veya kumpas ile aynı malzemeden bir parça oyabilirsiniz.
  • Bağlayıcı Madde Kullanımı ve Seçimi
    • Bağlayıcı madde, prob ve test edilen malzeme arasında yüksek frekanslı ultrasonik enerjiyi aktarmak için kullanılır. Uygunsuz tip veya yanlış kullanım, bağlayıcı madde etiketinin yanıp sönmesiyle hatalara veya başarısız ölçüme neden olabilir. Uygun miktarda kullanılmalı ve eşit şekilde uygulanmalıdır.
    • Bağlayıcı madde genellikle test edilen malzemenin yüzeyine uygulanır. Sıcaklık yüksek olduğunda, bağlayıcı madde probun tabanına uygulanır.
    • Doğru bağlayıcı madde tipini seçmek önemlidir. Pürüzsüz yüzeyli malzemeler için düşük viskoziteli bağlayıcı maddeler (rastgele karıştırılmış bağlayıcı madde, hafif makine yağı vb.) uygundur. Pürüzlü yüzey, dikey yüzey ve üst yüzey veya alüminyum için daha yüksek viskoziteli bağlayıcı maddeler (gliserin kremleri, gresler vb.) kullanılabilir.
