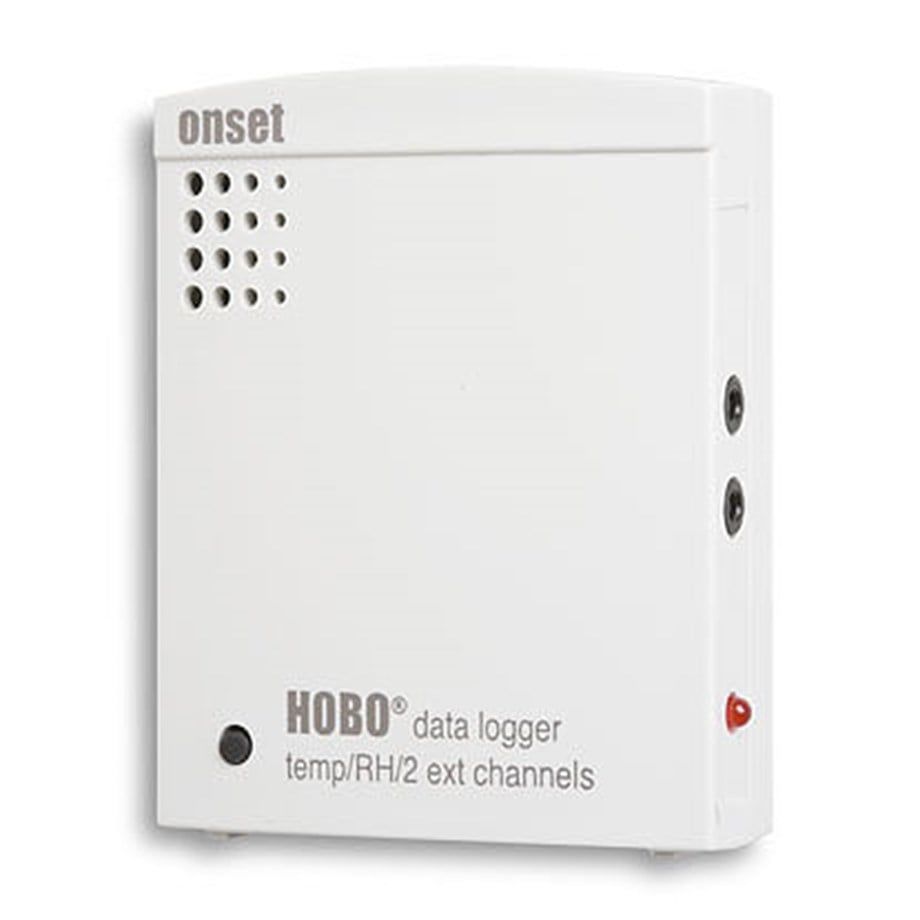

ONSET-HOBO U12-013 Sıcaklık Nem Sinyal Kayıt Cihazı

HOBO U12-013 Sıcaklık/Nem/2 Harici Giriş Veri Kaydedici, geniş ölçüm aralığı, yüksek doğruluk ve uzun pil ömrü gibi özellikleriyle güvenilir ve esnek veri toplama ihtiyaçlarını karşılamak için ideal bir cihazdır.

ONSET-HOBO U12-013 Genel Özellikleri

1. HOBO U12 Sıcaklık/Nem/2 Harici Veri Kaydedici, dört kanallı tasarımıyla uzun yıllar boyunca güvenilir ve hassas ölçümler sunar.
2. 12-bit çözünürlüğü sayesinde, cihaz 43.000 ölçüm veya etkinlik kaydı yapabilir, verilerinizi detaylı bir şekilde kaydedebilirsiniz.
3. İki harici analog kanal, Onset ve üçüncü taraf sensörlerden gelen 0-2,5 VDC çıkışını kabul eder. Bu, harici sıcaklık, AC akımı, basınç, hava hızı ve kW gibi çeşitli ölçümleri gerçekleştirebilmenizi sağlar.
4. 0-5 VDC, 0-10 VDC veya 4-20mA çıkışı için isteğe bağlı Onset parçaları kullanılabilir. Bu, çeşitli ölçüm gereksinimlerine uyum sağlar.
5. Bilgisayarla başlatma ve veri okuma için doğrudan USB arabirimi kullanır. Onset yazılımı ile uyumlu çalışır ve verimli bir kullanıcı deneyimi sunar.
6. Cihaz, ıslanma ve korozyondan korunmak için tasarlanmıştır. Dikkatlice bakım yapıldığında ve verilen talimatlar doğrultusunda kullanıldığında uzun ömürlüdür.
7. Laboratuvarlardan endüstriyel ortamlara kadar geniş bir kullanım yelpazesine sahiptir. Sıcaklık, nem ve harici ölçümler için ideal bir çözümdür.
8. Örnekler ve olaylar için ayrı ayrı kayıt seçenekleri sunar. Bu, verilerinizin detaylı bir şekilde analiz edilmesini sağlar.
9. Onset'in sunduğu teknik destek ve online kaynaklar, kullanıcıların cihazlarını en iyi şekilde kullanmalarına yardımcı olur.
10. Opsiyonel sensörler ve aksesuarlarla kullanılabilirliği artırılabilir, ölçüm çeşitliliği genişletilebilir.
11. Montaj kiti içindeki malzemelerle kaydediciyi yapıştırarak, mıknatıs ile, bağlayarak veya vidalayarak dört farklı şekilde monte edebilirsiniz.

ONSET-HOBO U12-013 Nasıl Kullanılır

• USB arabirim kablosunun büyük ucunu bilgisayarın bir USB portuna takın.
• USB arabirim kablosunun küçük ucunu, kullanım klavuzunun ikinci sayfasınında ki diyagramda gösterildiği gibi kaydedicinin altına takın.
• Eğer kaydedici daha önce hiç bilgisayara bağlanmamışsa, yeni donanımın algılanması birkaç saniye sürebilir. Kaydediciyi başlatmak ve okutmak için kaydedici yazılımını kullanın.
• Kaydediciyi bir düğme ile başlatmak için yapılandırırsanız, veri kaydını başlatmak istediğinizde kaydedicinin önündeki düğmeyi en az üç saniye boyunca basılı tuttuğunuzdan emin olun.
• Herhangi bir harici sensörü (uygulanabilirse) kayıt başlamadan önce kaydediciye takın. Ayrıca, başlatma sırasında doğru sensörleri seçin ve harici kanalları etkinleştirin.
• Eğer harici bir kanalı seçerseniz ancak probu takmazsanız, o kanal için yanlış veriler kaydedilecektir.
• Kaydedici veri kaydederken okunabilir, yazılım aracılığıyla manuel olarak durdurabilir veya bellek dolana kadar veri kaydını devam ettirebilirsiniz.
• Kaydedici iki tür veri kaydedebilir: örnekler ve olaylar. Örnekler, her kayıt aralığında (örneğin, her dakikada bir sıcaklık) kaydedilen sensör ölçümleridir.
• Olaylar, kaydedici etkinlikleri tarafından tetiklenen bağımsız olaylardır. Dağıtım sırasında asenkron olarak kaydedilen olay örnekleri arasında kaydedici ana bilgisayara bağlandığında, pil düşük olduğunda, kaydedici durdurulduğunda bir veri dosyasının sona erdiğinde ve düğmelere basıldığında bulunur.
• Kaydetmek için kaydedicinin önündeki düğmeye bir saniye basın. Hem düğme yukarı hem de aşağı olayları kaydedilecektir.
• Bu, veri dosyasını belirli bir noktada işaretlemek isterseniz yararlıdır. Örneğin, kaydedici bir kuluçkada bulunuyorsa, her kapı açıldığında düğmeye basabilirsiniz.
• Kaydedici, 64K veri depolama kapasitesine sahiptir ve toplamda 43.000 örnek ve olay kaydı yapabilir.
• ÖNEMLİ! Kaydedici, ıslanırsa kalıcı olarak hasar görebilir. Yoğuşmadan koruyun. Islanırsa, pilini hemen çıkarın ve devre kartını bir saç kurutma makinesi ile kurutun. Kartın fazla ısınmasına izin vermeyin.
• ÖNEMLİ! Statik elektrik, kaydedicinin veri kaydetmesini durdurabilir. Elektrostatik deşarjı önlemek için kaydediciyi bir anti-statik torbada taşıyın ve kaydediciyi tutmadan önce bir boyanmamış metal yüzeye dokunarak kendinizi topraklayın.

Harici Sensörlerin Kullanımı

• Harici Giriş Kanalları: Harici giriş kanalları, anahtarlı 2.5 V çıkışa sahiptir. Bu çıkış, bir sensörü doğrudan beslemek veya harici bir devreyi tetiklemek için kullanılabilir.
• Güç Tüketimi: Harici sensörler, güç tüketimini dikkate alarak toplamda 4 mA'den fazla çekmemelidir.
• Zamanlama: Anahtarlı 2.5 V çıkış, harici kanallar ölçülmeye başlamadan önce yaklaşık olarak 15 ms önce açılır ve ölçümlerden sonra 48 ms boyunca açık kalır.
• Çoklu Girişlerin Kullanımı: Birden fazla voltaj ve/veya akım girişi kullanırken, mevcut kaynakların (-) bağlantısı ve voltaj kaynaklarının 0 Volt hattı kaydediciye bağlanır. Bu hatlar farklı voltaj potansiyellerine sahipse, doğru olmayan okumalara veya hatta kaydediciye zarar görmesine neden olabilir. Bu hatların PC arabirimi kablosu aracılığıyla toprak hattına bağlı olabileceğini unutmayın. Bu durumda, voltaj veya akım kaynağı hatlarının herhangi biri toprak hattına bağlı değilse özel önlemler gerekebilir.

Nem Sensörünün Kullanımı

• Nem Ölçümü İçin: Nem ölçümleri alabilmek için, sıcaklık sensörünün nem sensörü ile birlikte kullanılması gerekmektedir.
• Kullanım Koşulları: Önerilen aralık dışındaki koşullar nem sinyalini etkileyebilir. Buharlar, nem sensörünü etkileyebilir. Kimyasalların sensöre difüzyonu, hem ofseti hem de hassasiyeti etkileyebilir. Yüksek kirleticiler, sensöre kalıcı hasar verebilir.
• Sensörün Yeniden Şartlandırılması: Sensör, normal koşullara geri döndüğünde kendiliğinden kalibrasyon durumuna döner. Ancak, aşırı koşullara uzun süre maruz kalma, yaşlanmayı hızlandırabilir ve nihayetinde kalıcı bir kaymaya neden olabilir. Sensörü yeniden şartlandırmak için kullanım klavuzunda uygun adımlar anlatılmıştır.
