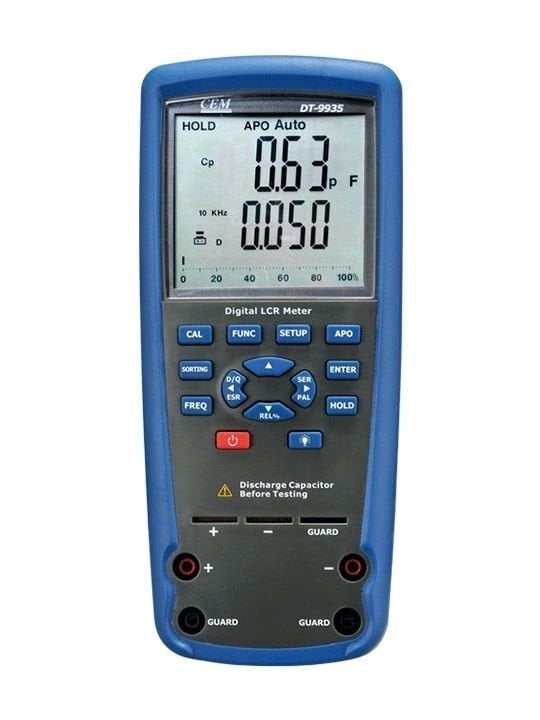

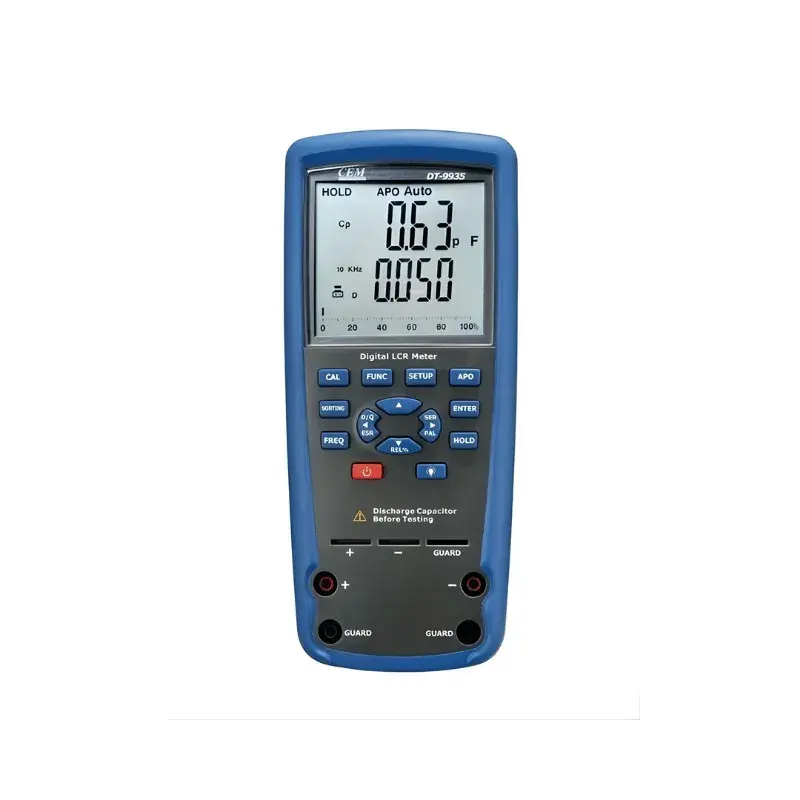

Cem DT-9935 LCR metre, indüktans (L), kapasitans (C) ve direnç (R) değerlerini ölçer. Ayrıca, sönümleme faktörü (D), kalite faktörü (Q), faz açısı (θ), eşdeğer seri/paralel direnç (ESR veya Rp) gibi ikincil parametreleri de ölçebilir. Cihaz, AC empedans ve DC direnç ölçümü için tam otomatik aralıklı çalışmaya sahiptir. Bu, kullanıcının AUTOLCR akıllı modunda doğrudan L/C/R bileşenlerini ölçebileceği anlamına gelir ve fonksiyon tuşunu değiştirmeye gerek yoktur. Kullanıcı ayrıca, test cihazı tipine bağlı olarak 100Hz/120Hz/1kHz/10kHz/100kHz hedef test frekanslarını seçebilir. Bileşenler, test cihazı empedansına göre otomatik olarak seri veya paralel modda ölçülebilir.
Kullanım Adımları
- Pil Takılması:
- LCR metre, taşınabilir olabilmesi için cihazın çalışması için güç sağlamak üzere pil kullanır. Altı adet standart 1.5V boyutunda pil kullanır. Metreyi ters çevirin. Arka katlama standını açın ve pil bölmesi kapağını sıkıştıran vidayı bulun. Bir tornavida kullanarak vidayı sökün ve kapağı çıkarın. Altı adet 1.5V pili pil bölmesine yerleştirin. Pil bölmesinin içinde belirtildiği gibi pozitif (+) ve negatif (-) terminalleri not edin. Pili eşleşen polarite ile yerleştirdiğinizden emin olun. Pil bölmesi kapağını yerleştirin. Kapağın altındaki vida üzerine vidayı yerleştirin ve bir tornavida ile sıkın. Cihazı açmak için düğmeye 2 saniye basılı tutun.
- Düşük Pil İkazı:
- LCR metre, kullanıcıyı pilin ne zaman değiştirileceği konusunda bilgilendirmek için bir pil göstergesine sahiptir. Ekranda gösterildiğinde, pil gerilimi normal çalışma geriliminin altındadır. Bu durumda, metrenin doğruluğu da düşecektir. Çalışmaya devam etmeden önce pilin mümkün olan en kısa sürede değiştirilmesi önerilir. Talimatlar için "Pil Takılması" bölümüne bakınız.
- Güç Açma/Kapatma:
- LCR açıldığında, tüm LCD segmentleri 2 saniye boyunca yanar. Ardından varsayılan başlatma işlemi başlatılır. Varsayılan mod AUTOLCR akıllı modudur ve varsayılan test frekansı 1 kHz'dir. PWR_KEY tuşuna güç açık modunda basıldığında, metre güç kapatma moduna girer. Tüm sistem güç kapalı durumuna geçmeden önce LCD "OFF" durumunu gösterecektir.
- Otomatik Güç Kapatma:
- Pil ömrünü uzatmak için, harici güç kaynağı kullanmanın yanı sıra, APO özelliği de faydalı olacaktır. APO düğmesine basılarak APO işlevi etkinleştirilebilir veya devre dışı bırakılabilir ve LCD işlev etkin olup olmadığını gösterecektir. 5 dakika içinde tüm fonksiyon tuşlarına basılmadığında veya empedans aralığı anahtarının algılanmadığında, sistem otomatik kapanma durumundan önce üç kez alarm buzzer bip sesi çıkaracaktır. Alarm süresi boyunca, herhangi bir fonksiyon tuşuna tekrar basılarak metre çalışır durumda kalacaktır. Eğer herhangi bir tuşa daha fazla basılmazsa, sistem gücü kapanacaktır.
- Buzzer:
- Kullanılabilir bir fonksiyon tuşuna basılırsa, buzzer çıkışı bir kez öter. Kullanılamayan bir fonksiyon tuşuna basılırsa, buzzer iki kez öter.
- Arka Işık:
- Kullanıcı tuşa bastığında, arka ışık aktif olacaktır. Arka ışığı devre dışı bırakmak için tekrar tuşa basın. Arka ışık 60 saniye boyunca aktif olduğunda, arka ışık otomatik olarak devre dışı bırakılacaktır.
- Pil Algılama:
- Metre, pilin çok seviyeli voltajlarını periyodik olarak algılayacaktır. Pil ömrünün LCD göstergeleri, pil voltajının azalmasına göre kaybolacaktır.
